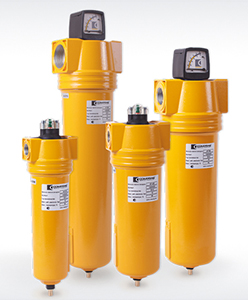

Магистральные фильтры Comprag AF
Фильтры сжатого воздуха AF производительностью 1,4-46,0 м3/мин отличаются надежностью и экономичностью.
Функционльные характеристики:
- Материал фильтрующих элементов только от ведущих мировых производителей;
- Широкий спектр присоединительных размеров от 3/8” до 3”;
- Дифманометр для отслеживания состояния фильтрующего элемента;
- Автоматизированный слив конденсата;
Технические характеристики:
- Максимальное рабочее давление 16 бар
- Максимальная рабочая температура 65ºС
- Минимальная рабочая температура 1,5ºС
В стандартной комплектации:
- Дифманометр
- Автоматический конденсатоотводчик

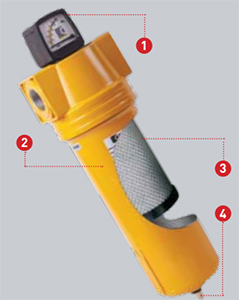

Функциональные особенности:
|
1. Дифманометр
- Визуальный индикатор состояния фильтра
2. Лёгкий алюминиевый корпус
- Встроенный в корпус конденсатоотводчик.
- Долговечная порошковая окраска.
- Съёмный стакан корпуса фильтра. Быстрая и простая система смены фильтрующего элемента.
- Специальная форма корпуса для избегания завихрений воздуха. Конденсат не выносится вихревыми потоками обратно в линию.
- Надёжная герметизация с использованием сменных уплотнителей
3. Качественный фильтрующий элемент
- Фильтрующие элементы с различными степенями очистки.
- Высокая степень очистки при минимальных потерях давления.
- Фильтрующий материал самого высокого качества.
- Наружный поролоновый слой для впитывания конденсата.
- Надёжное резьбовое соединение с корпусом.
- Герметичные соединения с использованием прокладок.
- Полная степень фильтрации, начиная с 5% от номинального давления
4. Конденсатоотводчик
- Встроенный в корпус клапан слива конденсата.
- Надёжная не требующая сервиса поплавковая система клапана.
|
Данные фильтры используются для того, чтобы в процессе прохождения кислорода через них предельный уровень конденсата удерживался на внешней поверхности и в глубине фильтрационного элемента под влиянием силы тяги, опускаясь на дно фильтра, откуда затем удалился конденсаторным отводчиком.
Спецификация фильтрующих элементов
- |
Предварительная фильтрация |
Грубая фильтрация |
Микро- фильтрация |
Удаление масел |
Aктивный уголь |
Градация |
P |
R |
M |
S |
A |
Степень очистки, мкм |
3 |
1 |
0,1 |
0,01 |
0,005 |
Макс. остаточное содержание масел, мг/м 3 |
- |
- |
< 0,1 |
< 0,01 |
< 0,005 |
Макс. рабочая температура, °C |
65 |
65 |
65 |
65 |
45 |
Потеря давления новый элемент, мбар |
10 |
20 |
50 |
80 |
60 |
Потеря давления перед сменой элемента, мбар |
350 |
350 |
350 |
350 |
6 месяцев |
Цвет |
|
|
|
|
|
Технические характеристики фильтров:
Модель |
Резьбовое
соединение |
Произ-cть
(м3/мин) |
Масса, кг |
Габаритные размеры (мм) |
|
|
A |
B |
C |
D |
E |
AF-012 |
3,8" |
1,2 |
0,86 |
88 |
20 |
187 |
80 |
35 |
AF-016 |
1/2” |
1,6 |
0,96 |
88 |
20 |
256 |
80 |
35 |
AF-025 |
1/2” |
2,5 |
1,46 |
106 |
25 |
278 |
100 |
35 |
AF-036 |
3/4” |
3,6 |
1,46 |
106 |
25 |
278 |
100 |
65 |
AF-047 |
1” |
4,7 |
2,26 |
125 |
32 |
252 |
120 |
65 |
AF-060 |
1” |
6 |
2,56 |
125 |
32 |
352 |
140 |
65 |
AF-072 |
1.1/4” |
7,2 |
2,56 |
125 |
32 |
352 |
140 |
65 |
AF-085 |
1.1/2” |
8,5 |
3,36 |
125 |
32 |
450 |
160 |
65 |
AF-125 |
1.1/2” |
12,5 |
3,36 |
160 |
32 |
450 |
160 |
65 |
AF-148 |
2” |
14,8 |
5,26 |
160 |
43 |
605 |
180 |
65 |
AF-196 |
2” |
19,6 |
5,26 |
160 |
43 |
605 |
180 |
65 |
AF-240 |
2.1/2” |
24 |
6,46 |
160 |
43 |
685 |
200 |
65 |
AF-328 |
3” |
32,8 |
13,06 |
240 |
60 |
800 |
300 |
65 |
AF-460 |
3” |
46 |
13,06 |
240 |
60 |
800 |
300 |
65 |
Таблица артикулов на фильтрующие элементы
Градация |
Предварительная фильтрация |
Грубая фильтрация |
Микро- фильтрация |
Удаление масел |
Активированный уголь |
Для модели фильтра |
Код |
Модель |
Код |
Модель |
Код |
Модель |
Код |
Модель |
Код |
Модель |
AF-012 |
14222101 |
EL-012P |
14222201 |
EL-012R |
14222301 |
EL-012M |
14222401 |
EL-012S |
14222501 |
EL-012A |
AF-016 |
14222102 |
EL-016P |
14222202 |
EL-016R |
14222302 |
EL-016M |
14222402 |
EL-016S |
14222502 |
EL-016A |
AF-025 |
14222103 |
EL-025P |
14222203 |
EL-025R |
14222303 |
EL-025M |
14222403 |
EL-025S |
14222503 |
EL-025A |
AF-036 |
14222104 |
EL-036P |
14222204 |
EL-036R |
14222304 |
EL-036M |
14222404 |
EL-036S |
14222504 |
EL-036A |
AF-047 |
14222105 |
EL-047P |
14222205 |
EL-047R |
14222305 |
EL-047M |
14222405 |
EL-047S |
14222505 |
EL-047A |
AF-060 |
14222106 |
EL-060P |
14222206 |
EL-060R |
14222306 |
EL-060M |
14222406 |
EL-060S |
14222506 |
EL-060A |
AF-072 |
14222107 |
EL-072P |
14222207 |
EL-072R |
14222307 |
EL-072M |
14222407 |
EL-072S |
14222507 |
EL-072A |
AF-085 |
14222108 |
EL-085P |
14222208 |
EL-085R |
14222308 |
EL-085M |
14222408 |
EL-085S |
14222508 |
EL-085A |
AF-125 |
14222109 |
EL-125P |
14222209 |
EL-125R |
14222309 |
EL-125M |
14222409 |
EL-125S |
14222509 |
EL-125A |
AF-148 |
14222110 |
EL-148P |
14222210 |
EL-148R |
14222310 |
EL-148M |
14222410 |
EL-148S |
14222510 |
EL-148A |
AF-196 |
14222111 |
EL-196P |
14222211 |
EL-196R |
14222311 |
EL-196M |
14222411 |
EL-196S |
14222511 |
EL-196A |
AF-240 |
14222112 |
EL-240P |
14222212 |
EL-240R |
14222312 |
EL-240M |
14222412 |
EL-240S |
14222512 |
EL-240A |
AF-328 |
14222113 |
EL-328P |
14222213 |
EL-328R |
14222313 |
EL-328M |
14222413 |
EL-328S |
14222513 |
EL-328A |
AF-460 |
14222114 |
EL-460P |
14222214 |
EL-460R |
14222314 |
EL-460M |
14222414 |
EL-460S |
14222514 |
EL-460A |
|
|
