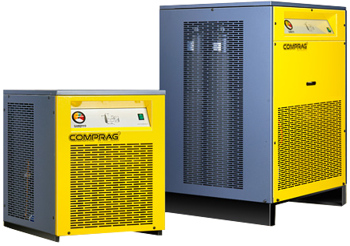

Рефрижераторные осушители Comprag

Рефрижераторные осушители CompragДля полной осушки сжатого воздуха необходимо применять рефрижераторные осушители. Осушители сжатого воздуха серии RD - это надёжная конструкция, низкая потеря давления, высокая эффективность.

Функциональные особенности

  • Высокоэффективный теплообменник с низкими потерями давления

  • Высокий КПД при низком энергопотреблении

  • Экологически безопасные хладагенты R134a и R404a

  • Постоянное низкое значение точки росы

  • Эффективное влагоотделение в сепараторе независимо от нагрузки

  • Компактная конструкция

  • Простой в ввод в эксплуатацию

  • Удобная эксплуатация и сервис.

Производительность 1.1 - 28.5 м 3 /мин

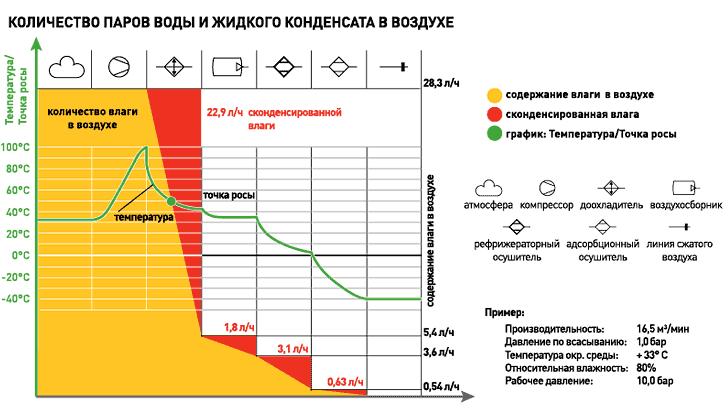

Зачем нужны осушители воздуха?

Всасываемый компрессором воздух содержит большое количество паров воды. Наличие воды в сжатом воздухе приводит к поломкам оборудования или наносит вред конечному продукту. Циклонный сепаратор на выходе компрессора в состоянии отделить только сконденсированную в радиаторном охладителе воду. Поставляемый в систему сжатый воздух всё ещё остаётся на 100% насыщенным парами воды, которые переходят в жидкую фазу по мере охлаждения. Для полного осушения сжатого воздуха необходимо применять рефрижераторные осушители сжатого воздуха серии RD.

Зачем нужны осушители воздуха?

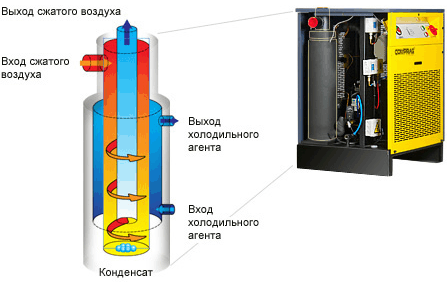

Моноблочный осушитель три в одном

Три конструктивных элемента осушителя: теплообменник воздух/воздух, теплообменник воздух/хладагент и сепаратор конденсата совмещены в единую эффективную систему.

Теплообменник воздух/воздух - предварительное охлаждение горячего сжатого воздуха. Экономит 53% энергии при последующем процессе охлаждения.

Теплообменник воздух/хладагент - доводит температуру сжатого воздуха до температуры конденсации.

Сепаратор конденсата - разделяет сжатый воздух и конденсат. Отделённый жидкий конденсат автоматически сбрасывается надёжным поплавковым клапаном.

Принцип действия

Три конструктивных элемента осушителяТри конструктивных элемента осушителя: теплообменник водух/воздух, теплообменник воздух/холодильный агент и сепаратор конденсата совмещены в единную эффективную систему.

Теплообменник водух/воздух - предварительное охлажение горячего сжатого воздуха. Экономит 53% энергии при последующем процессе охлаждения. Теплообменник воздух/холодильный агент - доводит температуру сжатого
воздуха до температуры конденсации.

Сепаратор конденсата - разделяет сжатый воздух и кондесат. Отделённый жидкий конденсат автоматичски сбрасывается надёжным поплавковым клапаном.

Рефрижераторные осушители серии RD это надёжная конструкция, низкая потеря давления, высокая эффективность

Моноблочные рефрижераторные осушители сжатого воздуха серии RD изготовлены из трёх толстостенных стальных труб со специальным покрытием для избежания коррозии с термостойкой наружной изоляцией. Внутрь труб помещаются специальным методом гнутые медные ламели, которые привариваются к трубам.

Такое расположение создаёт вихревое движение потока воздуха и повышает почти до 100% коэффициент теплообмена между сжатым воздухом и хладогентом. Благодаря такой конструкции осушители RD имеют очень малое значение потери давления и работают с низким энергопотреблением. Встроенный сепаратор конденсата имеет конструкцию, работающею одинаково эффективно при любой нагрузке осушителя. Даже при малом расходе сжатого воздуха конденсат отделяется эффективно и сбрасывается встроенным конденсатоотводчиком.

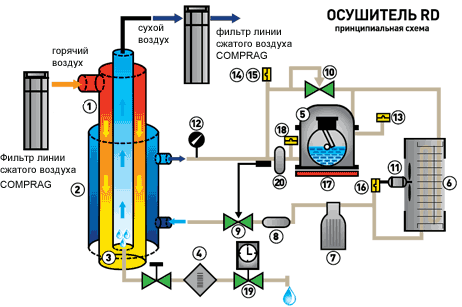

Функциональная схема рефрижераторного осушителя типа RD

Все осушители сжатого воздуха оборудованы дроссельным вентилем термостата, который дозирует поступление в теплообменник оптимального количества холодильного агента. Таким образом достигается охлаждение строго до установленной точки росы. Байпасный вентиль горячего газа и дроссельный вентиль термостата дают возможность поддерживать постоянное значение температуры конденсации в 3°С и имеют быстрое время реакции на изменившиеся условия эксплуатации.

Нециклические рефрижераторные осушители прямого расширения Comprag RD используют термостатический расширительный клапан в соединении с байпасным клапаном горячего газа для регулиров- ки потока хладагента в теплообменнике, обеспечивая точку росы и уменьшая «обледенение». Моноблочная конструкция осушителей сжатого воздуха RD поддерживает точку росы на постоянном низком значении, в независимости от колебаний нагрузки на осушитель.

Функциональная схема рефрижераторного осушителя типа RD Круг циркуляции сжатого воздуха

    1. теплообменник воздух/охлаждающий агент
    2. сепаратор
    3. изоляция
    4. клапан автоматического сбраса конденсата

Круг циркуляции охлаждающего агента

    5. герметичный компрессор
    6. испаритель с воздушным охлаждением
    7. ресивер
    8. фильтр
    9. дроссельный вентиль термостата
    10. байпасный вентиль горячего газа
    11. вентилятор испарителя
    12. манометер давления охлаждаюшего агента

Контрольные элементы

    13. термореле компрессора
    14. реле низкого давления
    15. реле высокого давления
    16. реле давления вентилятора (начиная с РД-072)
    17. нагреватель в картере компрессора (начиная с РД-156)
    18. термореле линии всасывания
    20. сепаратор влаги

Расчет требуемой производительности осушителя

Для правильного выбора осушителя необходимо рассчитать требуемую производительность, привязанную к реальным условиям эксплуатации. Для расчёта требуемой производительности необходимо:

Производительность осушителя = (Производительность компрессора) x F1 x F2 x F3

Пример: если производительность компрессора 1,6м 3 /мин при 4 бар рабочего давления t° воздуха на входе осушителя 45°С а t° окружающей среды 35°С то выбирайте следующий осушитель — 1,6 x 1,25 x 1,39 x 1,14 = 3,169 м 3 /мин

Таблица пересчета производительности для различный условий эксплуатации:

Рабочее давление,бар 0 1 2 4 6 7 8 10 12 14 16
F1 X X X 1,25 1,06 1,00 0,96 0,90 0.86 0.82 0,8
t°C воздуха на входе 30 35 40 45 50 60 70 - - - -
F2 0,85 1,00 1,18 1,39 1,67 2,1 - - - - -
t°C окружающей среды 22 25 30 35 40 45 50 60 - - -
F3 0,92 1 1,07 1,14 1,22 1,35 1,50 - - - -

Таблица моделей:

Артикул Модель Производит., м 3 /мин Напряжение, В Мощность, кВт
120001 RD-011 1,14 230 V 0,28
120002 RD-016 1,62 230 V 0,35
120003 RD-022 2,22 230 V 0,58
120004 RD-026 2,58 230 V 0,66
120005 RD-036 3,60 230 V 0,80
120006 RD-045 4,50 230 V 1,10
120007 RD-054 5,40 230 V 1,30
120008 RD-072-1 7,20 230 V 1,10
120009 RD-084-1 8,40 230 V 1,30
120010 RD-105-1 10,50 230 V 1,30
120011 RD-072-3 7,20 380 V 1,00
120012 RD-084-3 8,40 380 V 1,30
120013 RD-105-3 10,50 380 V 1,30
120014 RD-144 14,40 380 V 1,80
120015 RD-156 15,60 380 V 1,80
120016 RD-183 18,30 380 V 2,30
120017 RD-210 21,00 380 V 2,30
120018 RD-240 24,00 380 V 3,00
120019 RD-285 28,50 380 V 3,70
