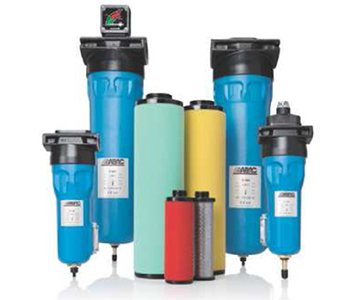

Магистральные фильтры ABAC

Атомсферный воздух изначально содержит такие включения как пыль, разные формы углеводородов и воду ввиде влажной среды, которые при попадании в компрессор сжимаются и подаются компрессором в линию вместе со случайными частицами масла. Эти загрязняющие вещества, взаимодействующие друг с другом, могут образовывать абразивные и коррозийные эмульсии, которые могут нанести вред распределительным линиям, пневматическим устройствам и самому изделию.

Чтобы предотвратить это негативное воздействие, АВАС постоянно улучшает системы воздухоподготовки своего ассортимента. Представляем Вашему вниманию новую линейку фильтров для очистки воздуха.

Области применения:

  • измерительные системы
  • фармацевтическая промышленность
  • пищевая промышленность
  • химическая и упаковочная промышленность
  • пневмотранспорт
  • промышленная покраска
  • системы контроля
  • универсальные инструменты
  • и любые другие области использующие сжатый воздух

Главные преимущества:

  • очистка воздуха от масла/пыли
  • рост производительности/качества, предотварщение поломок
  • большая эффективность и надежность
  • уменьшение износа распределительной линии и оборудования
  • простой дизайн, отличные рабочие характеристики
  • сниженные затраты на техобслуживание
  • разные картриджы с определенной степенью фильтрации
  • более высокое качество конечного продукта

Конструктивные особенности новой линейки

  1. Благодаря уникальному дизайну верхней части фильтра, достигаются уменьшенные перепады давления.
  2. Специальное отверстие подаст звуковой сигнал при попытке демонтажа фильтра под давлением.
  3. Снять корпус фильтра довольно просто, так как внешние ребра позволяют твердо зажать фильтр.
  4. Дополнительная защита от коррозии. Корпус из штампованного алюминия со специальным аннодированным покрытием защищает фильтры как снаружи, так и изнутри.
  5. Простой мониторинг состояния фильтра через боковое смотровое окошко.
  6. Штатная комплектация фильтров:
  7. Смена фильтрующих элементов:

Обзор линейки фильтров:

Линейка «G»

Коалесцирующие фильтры для общей защиты, удаления твердых частиц, воды и аэрозолей масла. Общий коэф. эффект-сти: 99 %
Для оптимальной фильтрации, перед фильтром линейки G должен быть установлен сепаратор воды. Остаточное содержание масла – 0,1 мг/м3.

Линейка «S»

Фильтр улавливания частиц для защиты от пыли. Расчетная эффект-сть: 99,81 % макс. Размер проникающих частиц (MMPS = 0,1 микрон). Перед фильтром «S» всегда должен стоять осушитель.

Линейка «С»

Высокоэффективный коалесцирующий фильтр для удаления твердых частиц, воды и аэрозолей масла. Общий коэф. эффект-сти: 99,9 %. Для оптимальной фильтрации, перед фильтром линейки С должен быть всегда установлен фильтр линейки G. Остаточное содержание масла – 0,01 мг/м3.

Линейка «D»

Высокоэффективный фильтр улавливания частиц для защиты от пыли.
Расчетная эффект-сть: 99,97 % макс. Размер проникающих частиц (MMPS = 0,6 микрон). Перед фильтром «D» всегда должен стоять фильтр «S», а сам фильтр «D» обычно устанавливается после адсорбционного осушителя.

Линейка «V»

Фильтр с активированным углем для удаления паров масла и запаха углеводорода с максимальным содержанием оставшегося масла в 0,003 мг/м³ (0,003 ч./млн.), срок службы 1000 часов. Остаточное содержание масла – 0,003 мг/м3.

Линейка «Р»

Коалисцирующий фильтр улавливания частиц общего назначения. Удаляет твердые частицы, пыль, воду и аэрозоль масла. Общий коэф. эффект-сти: 90 %
Остаточное содержание масла – 1 мг/м3.

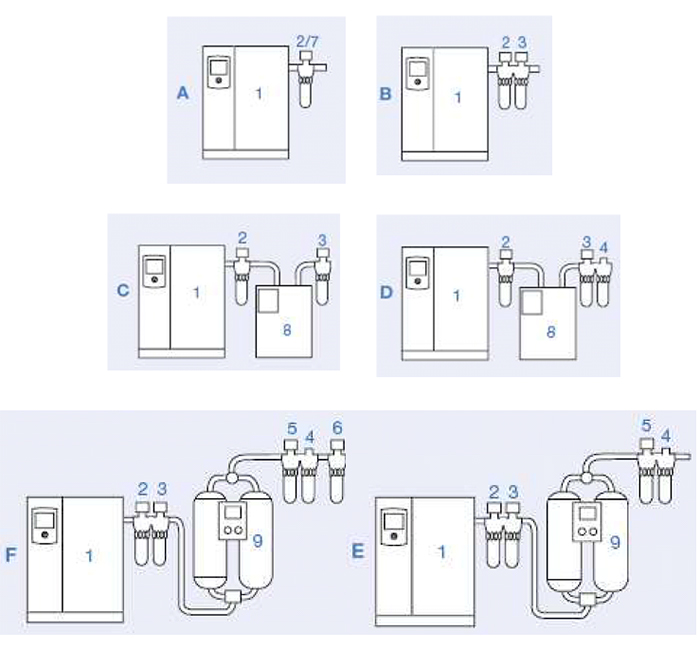

Типовые схемы установки систем воздухоподготовки.

Качество воздуха на выходе при использовании фильтров ABAC в типовых схемах (По стандарту ISO 8573-1)

Тип схемы Частицы Вода Масло
Схема А 2 класс (фильтр серии G)
4 класс (фильтр серии P)
Не регламентируется 3 класс
Схема В 1 класс Не регламентируется 2 класс
Схема С 1 класс 4 класс (при использовании рефрижераторного осушителя) 2 класс
Схема D 1 класс 4 класс (при использовании рефрижераторного осушителя) 1 класс
Схема F 2 класс 2 класс (при использовании адсорбционного осушителя) 1 класс
Схема E 1 класс 2 класс (при использовании адсорбционного осушителя) 1 класс

Классы чистоты по DIN ISO 8573

Класс Содержание твердых примесей, шт/м³, не более Тоска росы
под давлением,
°C, не выше
Содержание
масла, мг/м³,
не более
Размер, мкм менее 0,1 от 0,1 до 0,5 от 0,5 до 1,0 от 1,0 до 5,0
0 Класс 0 зарезервирован под более высокие требования, оговаривается специально
1 не огов. 20000 400 10 -70 0,01
2 не огов. 400000 6000 100 -40 0,1
3 не огов. не огов. 90000 1000 -20 1
4 не огов. не огов. не огов. 10000 +3 5
5 не огов. не огов. не огов. 100000 +7 не огов.
6 концентрация <5 мг/м³ +10 не огов.

Технические характеристики фильтров ABAC NEW

Тип фильтра Производительность Максимальное давление Соединение Габариты Свободное пространство для замены картриджа Вес
л/мин м3/час cfm бар psi G мм мм кг
Filter 45 720 43 25 16 232 3/8" 90x21x228 75 1
Filter 90 1500 90 53 16 232 1/2" 90x21x228 75 1,1
Filter 125 2100 126 74 16 232 1/2" 90x21x228 75 1,3
Filter 180 3000 126 106 16 232 3/4" 110x27,5x303 75 1,9
Filter 180 3000 126 106 16 232 1" 110x27,5x303 75 1,9
Filter 290 4800 288 170 16 232 1" 110x27,5x303 75 2,1
Filter 505 8400 504 297 16 232 1 1/2" 140x34x449 100 4,2
Filter 685 11400 684 403 16 232 1 1/2" 140x34x449 100 4,5
Filter 935 15600 936 551 16 232 1 1/2" 140x34x449 100 4,6
Filter 1295 21600 1296 763 16 232 2" 179x50x618 150 6,9
Filter 1295 21600 1296 763 16 232 2 1/2" 179x50x618 150 6,9
Filter 1890 31500 1890 1112 16 232 3" 210x57x720 200 11,0
Filter 2430 40500 2430 1430 16 232 3" 210x57x720 200 12,6
